在工業煙氣治理領域,靜電除塵器作為高效的顆粒物捕集設備,其關鍵部件性能直接影響系統運行的穩定性與環保達標。我們來聊聊艾尼科環保在關鍵部件設計與制造方面的技術亮點:

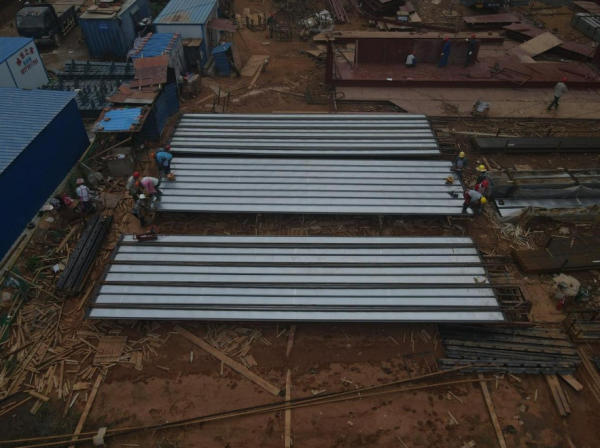

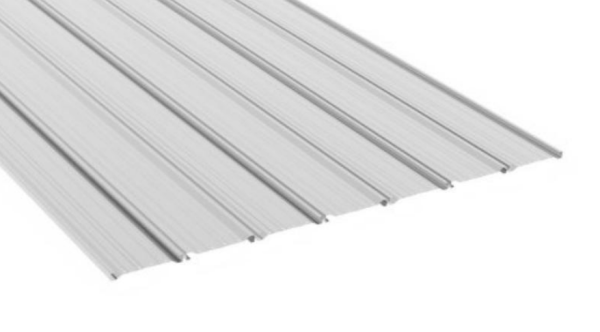

1. 極板系統:整體咬合結構,穩定耐用

結構連接方式
采用多塊軋制鋼板沿側邊咬合成排,構成高剛性一體化極板排,徹底避免傳統焊接連接中出現的板面翹曲與變形問題。

性能優勢

l 相較傳統C/Z形焊接式極板,咬合結構在傳遞振打能量、保持板面平整性、抵抗熱膨脹變形方面表現更優。

l 提高清灰效率,延長設備運行周期。

使用壽命
設計使用壽命可達30年,大幅降低維護頻率和更換成本。

在工業煙氣治理領域,靜電除塵器作為高效的顆粒物捕集設備,其關鍵部件性能直接影響系統運行的穩定性與環保達標。我們來聊聊艾尼科環保在關鍵部件設計與制造方面的技術亮點:

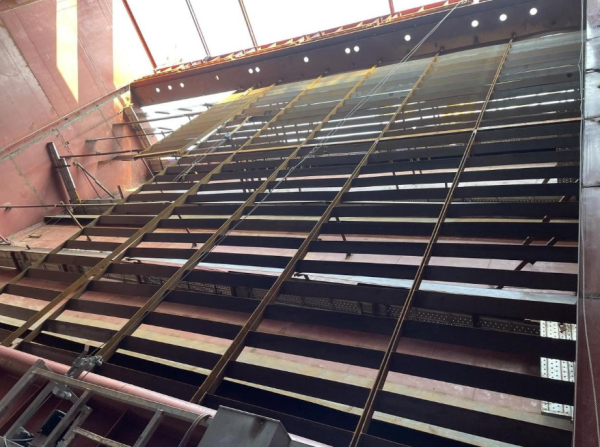

1. 極板系統:整體咬合結構,穩定耐用

結構連接方式
采用多塊軋制鋼板沿側邊咬合成排,構成高剛性一體化極板排,徹底避免傳統焊接連接中出現的板面翹曲與變形問題。

性能優勢

l 相較傳統C/Z形焊接式極板,咬合結構在傳遞振打能量、保持板面平整性、抵抗熱膨脹變形方面表現更優。

l 提高清灰效率,延長設備運行周期。

使用壽命
設計使用壽命可達30年,大幅降低維護頻率和更換成本。

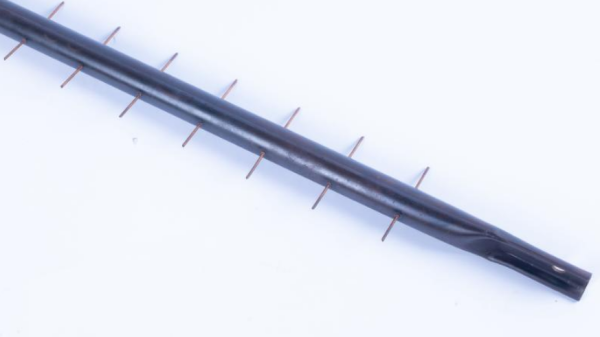

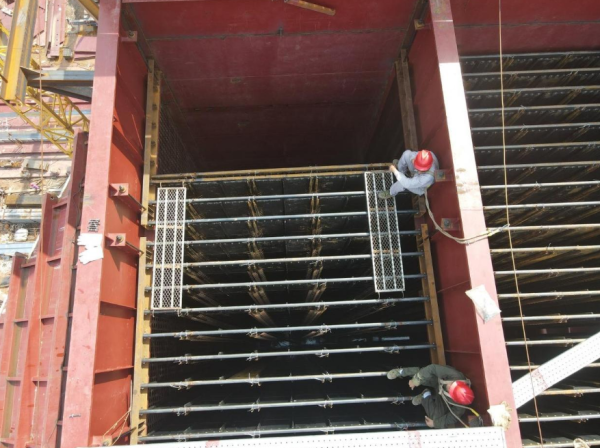

2. 極線系統:鋼管結構,電氣性能穩定

主體結構與固定方式

l 采用鋼管為核心結構,抗彎抗斷性能強。

l 陰極線以螺栓方式固定于框架,結構牢靠,適應復雜工況。

放電特性與可靠性

l 管體均勻分布焊接芒刺狀放電針,具備優異的伏安特性與放電能力。

l 經退火處理,有效釋放內應力,防止長周期運行下的脆性斷裂。

使用壽命
設計使用壽命同樣為30年,保障系統長期穩定運行。

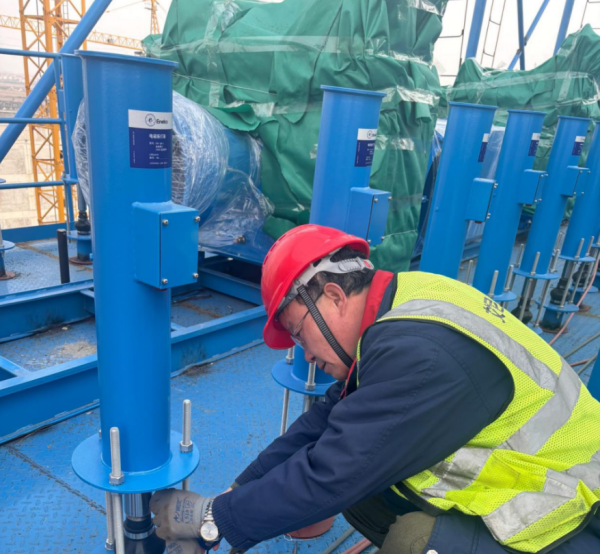

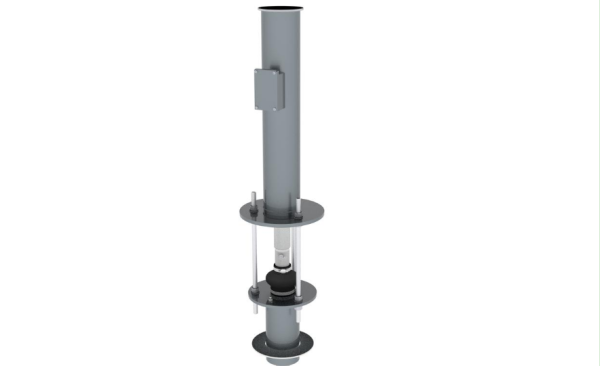

3. 振打系統:智能控制,精準清灰

工作原理
當線圈通電時,產生磁場使振打棒上升;斷電后磁場消失,振打棒在重力作用下自由下落撞擊振打桿,清灰力傳遞至電極系統或氣流裝置,實現有效振打清灰。

系統優勢

l 智能靈活:振打強度與頻率可調,適應多種工況,支持自動化控制;

l 結構可靠:無復雜機構,模塊化設計,安裝維護便捷,運行故障率低;

l 環保低噪:精準擊打減少二次揚塵,運行噪音低,有利于環保達標。

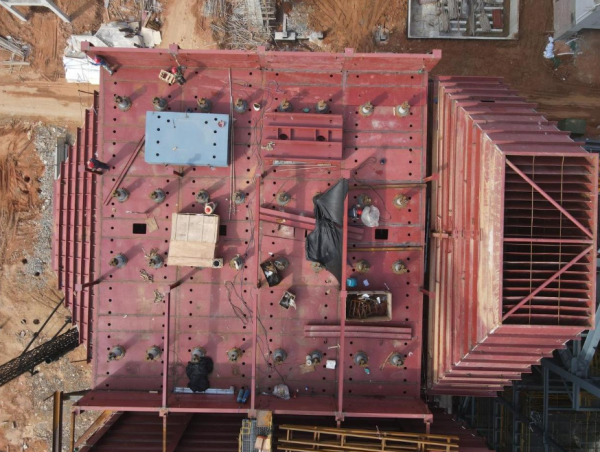

4. 絕緣子室:安全屏障,穩定運行

功能作用

l 絕緣子室是高壓系統與設備外殼之間的絕緣關鍵區域,避免電擊風險,保障人身與設備安全。

結構優勢

l 空間高度約1800mm,檢修作業更安全;

l 頂層連通結構配備熱風吹掃系統,可均勻加熱各絕緣子,防止結露短路;

l 剛性支撐結構可承受300℃以上高溫與強烈振動,適應復雜工況。

l 聯鎖保護機制:高壓斷電后方可進入,提升運維安全性。

5. 電場分區設計:前粗后細,效率更高

設計原理

l 通過前后電場分級處理,前電場捕集粗顆粒,后電場處理細顆粒粉塵,整體除塵效率提升。

性能優勢

l 優化電場參數配置,降低反電暈現象,適應高比電阻粉塵特性。

l 前段降低電負荷,后段精細供電,整體能耗更低。

l 采用模塊化設計與分區清灰策略,便于維護,延長設備壽命。

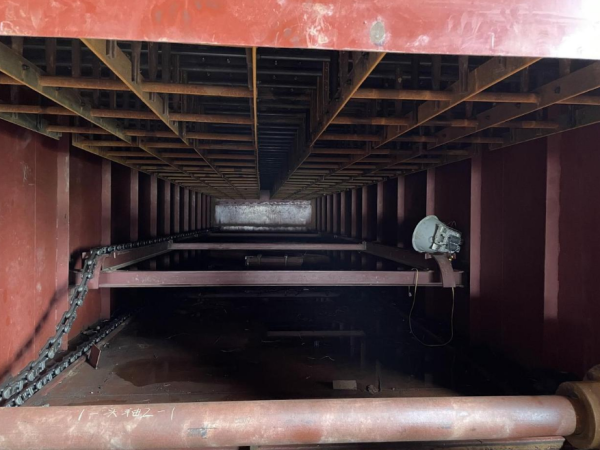

6. 刮板輸灰系統:運行穩定,維護便捷

安裝與作用
安裝于除塵器底部灰斗區域,用于將脫落的堿灰連續刮送至灰斗出口。

結構與材料

l 刮板導軌采用耐磨鋼材,支架采用碳鋼結構,耐腐蝕性強。

l 刮板間距設計為1米,清灰及時有效。

機械配置

l 主動/被動軸均采用自潤滑軸承,被動軸設置鏈條張緊裝置,保障運行順暢。

l 鏈輪采用對半剖分式設計,方便檢修與更換。

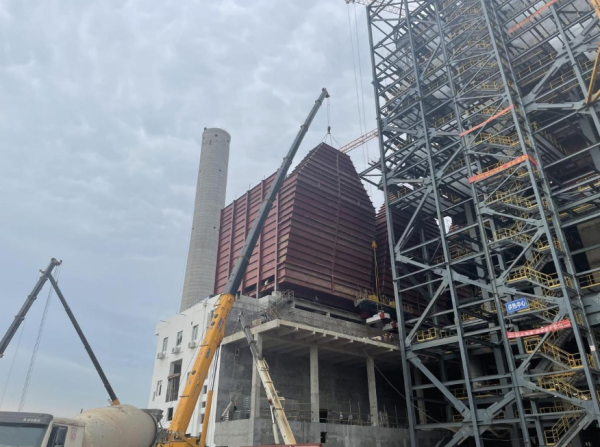

7. 喇叭口導流系統:降速穩流,防堵升級

結構設計

采用漸擴式喇叭口結構,使氣流均勻擴散,速度下降,實現初步粉塵沉降。

防堵創新

喇叭內部增加微型刮板結構,有效解決堿灰粘附引發的下部堵塞問題,保障系統穩定運行。

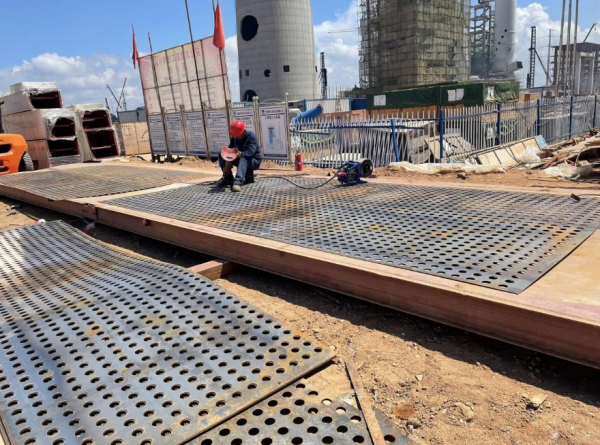

8. 氣流均布裝置:CFD仿真優化,分布更均勻

結構組成

由多層多孔分布板及導流葉片構成。

性能優化

通過CFD流場模擬,科學調整孔徑布局與葉片角度,實現煙氣在電場截面均勻擴散,有效提升除塵效率并降低偏流風險。

艾尼科環保秉承三十年行業技術積淀,持續優化靜電除塵器核心部件設計,為客戶提供高效、穩定、低運維的煙氣治理解決方案。如需了解更多技術細節,歡迎關注我們!
